열교환기 세관기

자동이송세관기

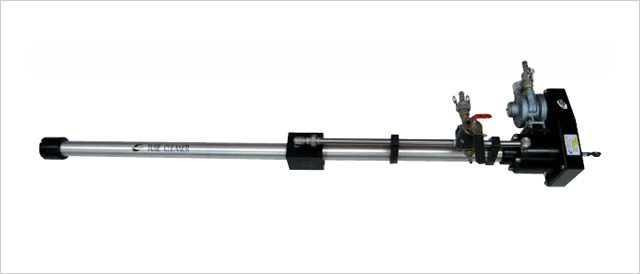

세관기(Tube Cleaner)










▶ 사양

• 압축공기 공급압력 : 6.32 - 7.03Kg/㎠
• 압축공기 소모량 : 1.96㎥/min
• 공급 수압 및 수량 : 30.3 - 37.8LPM@10.5Kg/㎠ -만일 상기 조건이 공급되지 않은 경우에는 소형·경량의 이동식 부스터 펌프를 구매하여 사용하기 바랍니다.

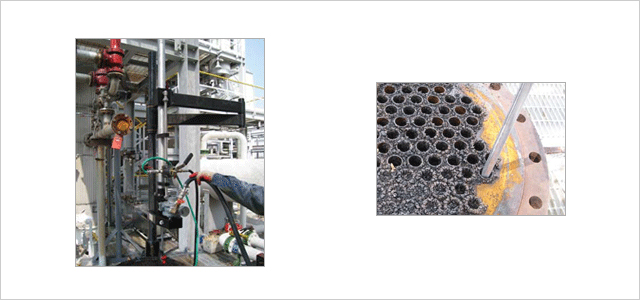

악성스케일로 심하게 오염된 열교환기 튜브 내부 스케일 제거용으로 적합

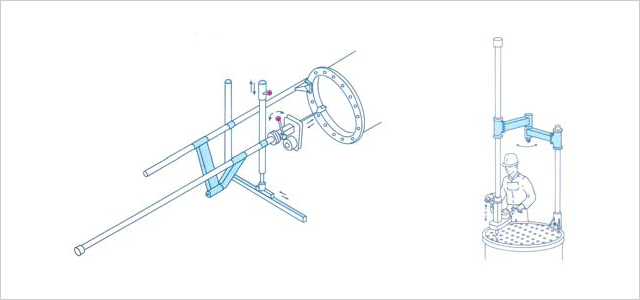

자동 이송 세관기는 압축공기와 수압의 힘으로 작동되며, 조작이 간편하여 단 한사람으로도 작동할 수 있고, 작업 시 별도의 보호장구를 착용하지 않아도 안전하며 설치시 하우징을 간단히 변환하므로써 입형 또는 횡형 등 여러가지 형태의 번들(bundle) 에 최적의 상태로 장착된다.




▶ 특징

• 기존의 장비로 관통이 불가능한 어떠한 스케일로 꽉막힌 관도 가볍게 드릴링할 수 있는 획기적인 세관장치
• 대표적인 제거대상물질 - 아스팔트, 코크스, 원유, 폴리마, 수지, 탄화된 침전물, 딱딱한 용수 스케일, 오염물질등
• 클리닝 후에는 최초상태의 열전달 효율(95%~100%)로 복원됨
• 고압 분사방식이나 다른 기계식 세관기에 비하여 훨씬 안전하고 작업 속도가 빠름
• 30분 이내에 설치할 수 있고, 초당 0.9㎧의 속도로 드릴링이 가능하므로 설치와 운전이 간편하다.


▶ 세관기의 작동

• 중공 드릴 로드는 공압모터와 벨트로 연결되어 회전하고, 전·후진 기능은 수압으로 작동된다.
• 공압 모터는 회전속도가 1,800 ~ 2,000RPM일때 출력이 4HP이고, 드릴링하는 출력은 56.7Kg - 68Kg (125-150lbs) 이다.
• 드릴 비트는 튜브벽에 손상을 주지 않고 최대의 드릴링 효과를 얻을수 있도록 제작된다.
• 물은 드릴 로드를 통하여 드릴 비트의 끝에서 분출되는데. 비트에 냉각수 역할을 하고 잘려나간 오염물을 씻어낸다.
• 작업자가 드릴 로드의 전·후진 레버를 조작하면, 드릴 로드의 균일한 회전과 드릴 비트의 균일한 힘은 깨끗하고, 효율적이고 효과적인 드릴링을 제공한다.


부스타펌프(Booster Pump)

부스타 펌프는 수압을 10.2 - 13.6Kg/㎠로 증가시키는 휴대형 공압 구동형 펌프이다. 이것은 세관기를 효과적으로 사용하기 위하여 필요한 조건으로 분당 30.3 - 37.8 LPM@10.5Kg/㎠를 토출할 수 있다.
• 압축공기 공급압력 : 6.32-7.03Kg/㎠
• 압축공기 소모량 : 1.96㎥/min
• 부스타 펌프를 사용할 경우에는 두 대의 공압 모터가 작동될 수 있도록 충분한 압축공기 (3.92㎥/min)가 공급 되어야 한다.



드릴로드

• (9.52mm) 드릴로드 : 12.20mm - 25.27mm I.D.관에 적용
• (12.70mm) 드릴로드 : 25.4mm - 50.8mm I.D.관에 적용



드릴비트

• 딱딱하고 힘든 드릴링 작업을 수행할 수 있도록 정교하게 설계·제작됨
• 심하게 오염되고 힘든 드릴링 작업을 빠르고 정확하게 할 수 있음.
• 규격 : 11.0Φ - 50.8Φmm
